ASP2030是金華洲代理的法國(guó)埃赫曼集團(tuán)旗下Erasteel高速鋼公司的粉末冶金高速鋼牌號(hào)，有時(shí)也簡(jiǎn)稱為A30。

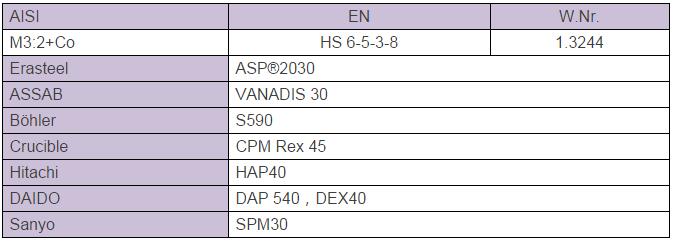

標(biāo)準(zhǔn)與相近商業(yè)牌號(hào)

化學(xué)成分

交貨硬度

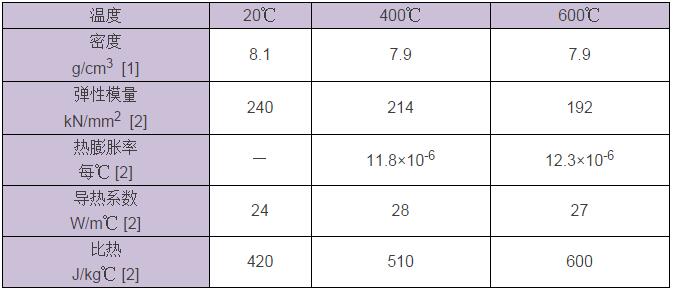

物理性質(zhì)

_{[1]=軟退火 [2]=在1180℃下淬火，在560℃回火，3×1小時(shí)}

熱處理

◎在保護(hù)氣體內(nèi)，于850～900℃的溫度下軟退火3小時(shí)，然后每小時(shí)緩冷10℃至700℃，隨后空冷。

◎在600℃到700℃之間去應(yīng)力約2小時(shí)，隨后緩冷至500℃。

◎在保護(hù)氣體內(nèi)淬火，在450～500℃和850～900℃下分兩步預(yù)熱，在所需硬度適宜的溫度下奧氏體化。緩冷至40～50℃。

◎建議在560℃的溫度下回火3次， 每次至少1小時(shí)?；鼗鹬g，冷卻至室溫（25℃）。

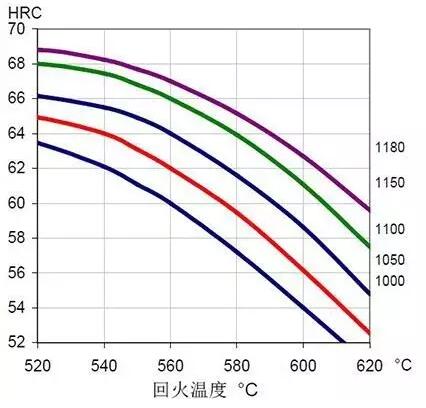

淬火后的硬度（回火3×1小時(shí)）

表面處理

ASP2030是PVD（物理涂層）和CVD（化學(xué)涂層）的良好基底材料。如果需要氮化，建議采用2～15μm的滲層厚度，此外如果需要，也可以蒸汽回火。

性能與用途

ASP2030的突出特點(diǎn)是具有高耐磨性以及高硬度下高抗壓強(qiáng)度，同時(shí)具有良好的整體淬硬性和熱處理尺寸穩(wěn)定性以及極佳的抗回火性能，特別適合應(yīng)用于高負(fù)荷的成形模具以及制作多刀刃的刀具。
