91麻豆国产福利精品91免费福利网_国产一区二区在线日韩_国产福利在线观看日本二区三区_么公一夜要了我一八次小说_两个人免费完整直播_亚洲国产天堂久久综合网_欧美性爱淫视频十八禁内射_国产午夜福利片1000无码_国产精品美女视频露脸网站_自拍影视综合中文

GEST 80 VICTORY ESR是一種固溶時(shí)效塑料模具鋼，硬度可達(dá)40HRC。此鋼種材質(zhì)組織均勻，純凈度高，具有極好的尺寸穩(wěn)定性。

主要特性

——硬度40HRC且硬度均勻

——優(yōu)良的拋光性能

——適合焊接修補(bǔ)

——比傳統(tǒng)塑料模具鋼（如P20）機(jī)加工速度快10-20%

——經(jīng)深度機(jī)加工過(guò)程后也不必進(jìn)行去應(yīng)力處理

——可施以氮化

成分設(shè)計(jì)

交貨狀態(tài)

預(yù)硬調(diào)質(zhì)38-42HRC，或按客戶(hù)要求

物理性質(zhì)

超聲檢驗(yàn)

ASTM A388-FBHmax.3mm(1/8inch)或者SEP 1921 – test group3–class E, e或者按客戶(hù)要求

純凈度

按照ASTM E45方法A，A硫化物、B氧化物、C硅酸鹽≤1.0；D球狀氧化物≤2或者DIN 50602–K1≤10或者按客戶(hù)要求

熱處理

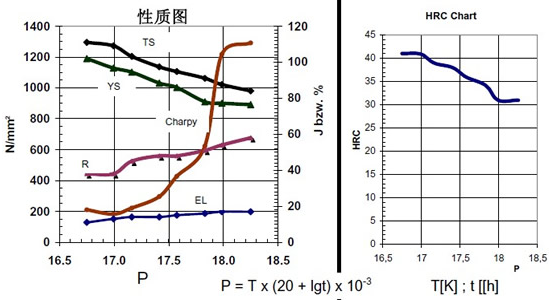

時(shí)效處理曲線(xiàn)

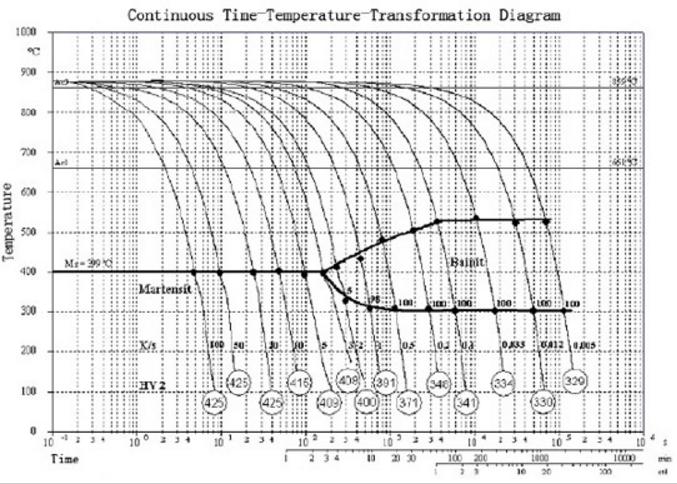

CCT圖

尺寸結(jié)構(gòu)穩(wěn)定性

因時(shí)效處理而達(dá)至的穩(wěn)定材質(zhì)結(jié)構(gòu)，鋼材、工件在溫度550°C以下進(jìn)行任何機(jī)械加工不會(huì)扭曲變形。經(jīng)EDM所產(chǎn)生的白層也比普通塑料模具鋼來(lái)得薄，更容易去除。

硬度/抗壓強(qiáng)度/韌性

鋼材出產(chǎn)的使用狀態(tài)為40HRC左右。因經(jīng)時(shí)效處理，鋼材擁有高抗壓強(qiáng)度、高韌性、及高耐磨性能。當(dāng)同質(zhì)的工件接觸或磨擦?xí)r，會(huì)產(chǎn)生表面磨損，應(yīng)格外注意。因此建議相對(duì)工件選擇應(yīng)有10HRC的差距。在溫度550°C以下，成型模具的整體耐磨性仍能保持穩(wěn)定。

拋光性能

由于鋼材的純凈度高，材質(zhì)均勻，因而拋光性能優(yōu)越，可達(dá)高度鏡面處理。注意：在拋光時(shí)應(yīng)用壓力不易太大，以免造成表面缺陷。

表面處理

GEST80含有約0.9％Al，因而非常適合氮化處理，表面硬度可達(dá)至60HRC或以上。此鋼材也適于其他表面處理如鍍鈦、鉻、鎳等。

焊接性能

焊條必須與母材化學(xué)成分相同，適合于時(shí)效處理工藝。

注意：焊接、補(bǔ)部位必須進(jìn)行同母鋼材一致的時(shí)效處理，保溫時(shí)間為90分鐘。

建議采用鍍銅的TIG或Heli-Arc焊條。欲知詳細(xì)內(nèi)容，請(qǐng)參考使用說(shuō)明書(shū)。如有不明事項(xiàng)，請(qǐng)向金華洲公司業(yè)務(wù)或技術(shù)人員咨詢(xún)。

焊接說(shuō)明

1.) 工件必須清理干凈，除去污垢與油漬等。

2.) 任何缺陷都必須完全清除。

3.) 工件角頭半徑應(yīng)不小于3mm。

4.) 爐里預(yù)熱每小時(shí)10-50°C至320-400°C（取決于模具的執(zhí)行），保溫時(shí)間為每25mm厚度30分鐘。

5.) 燒焊（直流電）時(shí)應(yīng)該使用低安培數(shù)及小直徑焊條以獲得小焊球。

注意：焊接部位溫度必須保持不低于320°C。

6.) 燒焊后，應(yīng)立即進(jìn)行熱處理至460－520°C，保溫時(shí)間最少為90分鐘（取決于焊球的厚度及層數(shù)），以確保達(dá)到均勻硬度。

7.) 以上程序（項(xiàng)目4-6）必須在進(jìn)行三層焊接后執(zhí)行。

8.) 以上說(shuō)明只限于預(yù)熱及爐熱處理。

拋光說(shuō)明

此鋼材正常情況下（不加藥水）光亮度可達(dá)90%。

主要拋光工藝如下：

1、用油石條（由粗至幼）打磨表面如下：#320→800→1200→3000

2、用砂紙（由粗至幼）打磨表面如下：#1200→1500→2000→3000

3、直接用#1鉆石膏拋光。

以上工序全部做完，基本已達(dá)到鏡面效果，如發(fā)現(xiàn)某部份效果不理想，可按上述工序重做一次，問(wèn)題就得到解決了。

注：打磨#1500、2000砂紙時(shí)需要用交叉方法重復(fù)兩次。

由于鋼材的純凈度高，材質(zhì)均勻，因而拋光性能優(yōu)越，可達(dá)高度鏡面處理。

注意：在拋光時(shí)應(yīng)用壓力不宜太大，以免造成表面缺陷。
