現(xiàn)在五金沖壓模具鋼中SKD11和DC53鋼應(yīng)用較為廣泛，DC53模具鋼是對(duì)SKD11模具鋼進(jìn)行改良的新型冷作模具鋼，在常規(guī)的熱處理?xiàng)l件下，其殘余奧氏體幾乎全部分解，一般可省略深冷處理，在較高的硬度下仍可保持較高的韌性。在冷作模具鋼中較為突出，用DC53制造的工具很少出現(xiàn)裂紋和開(kāi)裂，大大提高了使用壽命。

對(duì)DC53等高合金模具鋼增加一道預(yù)調(diào)質(zhì)處理工藝（1020℃淬火+700℃回火）之后再進(jìn)行最終的淬火和回火熱處理，會(huì)因?yàn)轭A(yù)調(diào)質(zhì)處理過(guò)程中較高的淬火溫度促進(jìn)碳化物及合金元素的充分溶解，使其在回火過(guò)程中再均勻彌散析出，碳化物及合金元素的形態(tài)、大小和分布得到改善，有利于提高模具的強(qiáng)韌性，但預(yù)調(diào)質(zhì)處理對(duì)DC53最終淬火回火行為缺乏文獻(xiàn)的說(shuō)明，因此，有必要研究預(yù)調(diào)質(zhì)處理對(duì)DC53模具鋼的淬火、回火行為以及對(duì)硬度、韌性匹配的影響。  　　

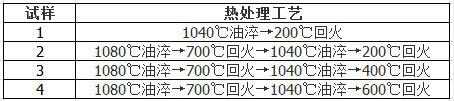

試驗(yàn)材料為DC53模具鋼材，其主要化學(xué)成分（質(zhì)量分?jǐn)?shù)/%）為C:1.00，Si:1.00，Mn:0.35，S:0.002，P:0.015，Cr:8.10，Mo:2.06，V:0.35；用線切割機(jī)床加工尺寸為10mm×10mm×55mm的無(wú)缺口沖擊試樣若干個(gè)用于熱處理后的沖擊性能檢測(cè)，確定了4種典型的熱處理制度，如下：

試驗(yàn)結(jié)果表明：  　　

（1）對(duì)于經(jīng)過(guò)球化處理的DC53模具鋼，在最終熱處理前增加一道預(yù)調(diào)質(zhì)處理，能顯著降低其硬度，改善沖擊韌性。  　　

（2）DC53模具鋼預(yù)調(diào)質(zhì)處理、淬火后在400℃回火能獲得相對(duì)理想的硬度和韌性匹配。
