9CrSi低合金刃具鋼|9CrSi冷作模具鋼供應(yīng)商

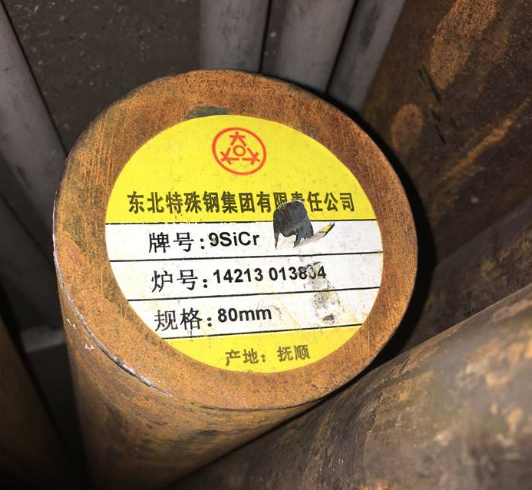

9CrSi鋼在我國(guó)已有很長(zhǎng)的應(yīng)用歷史，也稱(chēng)9SiCr。其最早是引自前蘇聯(lián)的9XC，成分和性能與9XC完全一樣。
9CrSi成分規(guī)范
|
C |
Si |
Mn |
|
0.85~0.95 |
1.20~1.60 |
0.30~0.60 |
|
Cr |
P |
S |
|
0.95~1.25 |
≤0.030 |
≤0.030 |
9CrSi熱處理
9CrSi比鉻鋼（Cr2或9Cr2）有更高的淬透性和淬硬性并且有較高的回火穩(wěn)定性。適合分級(jí)淬火或等溫淬火。
>>金華洲推薦淬火規(guī)范
|
方案 |
I |
II |
III |
IV |
|
淬火溫度 |
860~880℃ |
|||
|
介質(zhì) |
油 |
油 |
熔融硝鹽 或堿 |
熔融硝鹽 或堿 |
|
介質(zhì)溫度 |
20~40 |
80~140 |
150~200 |
150~200 |
|
延續(xù)時(shí)間 (或溫度) |
至油溫 |
至 150~200℃ |
3~5min |
30~60min |
|
冷卻 |
空冷至室溫 |
|||
|
硬度HRC |
62~65 |
62~65 |
61~63 |
59~62 |
注：形狀復(fù)雜以及要求變形最小的工件，采用方案III和IV。
>>冷處理（淬火后1h之內(nèi)進(jìn)行）
|
淬火方案 |
冷卻溫度 |
用途 |
硬度增量 △HRC |
|
I~III |
－70℃ |
高精度工具 尺寸穩(wěn)定化 |
0~1 |
>>推薦回火規(guī)范
|
回火用途 |
加熱介質(zhì) |
加熱溫度℃ |
硬度HRC |
|
消除應(yīng)力 穩(wěn)定組織 |
油、硝鹽 或堿 |
140~160 |
62~65 |
|
160~180 |
61~63 |
||
|
180~200 |
60~62 |
||
|
200~220 |
58~62 |
注：高精度（1~2μm）工件，在粗磨加工后，應(yīng)當(dāng)再次回火（時(shí)效）。
9CrSi用途
9CrSi鋼是低合金刃具用鋼，適宜制造形狀復(fù)雜、變形小、耐磨性要求高的低速切削刀具，如鉆頭、螺紋工具、手動(dòng)鉸刀、搓絲板及滾絲輪等。
9CrSi也是冷作模具鋼，可用作制造多種形狀復(fù)雜，變形要求小的冷作模具零件，如沖模、打印模等，此外，還用于制造冷軋輥，矯正輥以及細(xì)長(zhǎng)桿件。
同類(lèi)文章排行
- SIJ麥特羅鐳SIMOLD S150R之車(chē)燈應(yīng)用
- SUS630不銹鋼廠家|630馬氏體沉淀硬化不銹鋼供應(yīng)商
- POLMAX超純凈鏡面不銹鋼材
- 鉻(Cr)在模具鋼中的作用
- 鎂合金壓鑄工藝研究
- 壓鑄生產(chǎn)中模具需注意的五要點(diǎn)
- 模具預(yù)熱對(duì)壓鑄模具壽命的影響
- S136是什么材料？S136模具鋼等級(jí)有哪些？國(guó)產(chǎn)進(jìn)口S136模具鋼區(qū)別
- 想提高鋁擠壓模具的壽命？如何控制H13的質(zhì)量
- 壓鑄工藝中的溫度控制和影響
最新資訊文章
- 金華洲S136H助力口罩熔噴布模具噴絲板生產(chǎn)
- 撫順特鋼正在加急生產(chǎn)“KN95口罩鋼”SKD11、D2和DC53
- SIJ麥特羅鐳SIMOLD S150R之車(chē)燈應(yīng)用
- 模具銅公（電極）的加工方法和注意事項(xiàng)！
- SUS630不銹鋼廠家|630馬氏體沉淀硬化不銹鋼供應(yīng)商
- SIJ
- 蔚來(lái)汽車(chē)使用的鋁、鎂合金壓鑄模具使用的是什么壓鑄模具鋼材料？
- 德國(guó)1.2344 ESR壓鑄模具鋼成功案例
- Tyrax ESR的耐腐蝕和耐磨特性及Tyrax的應(yīng)用
- POLMAX超純凈鏡面不銹鋼材
您的瀏覽歷史
