91麻豆国产福利精品91免费福利网_国产一区二区在线日韩_国产福利在线观看日本二区三区_么公一夜要了我一八次小说_两个人免费完整直播_亚洲国产天堂久久综合网_欧美性爱淫视频十八禁内射_国产午夜福利片1000无码_国产精品美女视频露脸网站_自拍影视综合中文

金華洲代理的撫順8418產(chǎn)品是基于超純凈鋼水平臺(tái)基礎(chǔ)上，采用目前國(guó)內(nèi)乃至國(guó)際上最先進(jìn)設(shè)備及工藝，具有很好的高溫疲勞抗龜裂、熱沖擊開裂、熱磨損、塑性變形的性能。適用于嚴(yán)苛條件下結(jié)構(gòu)復(fù)雜及高壽命鎂鋁合金壓鑄模具、銅合金壓鑄及銅合金擠壓模具、長(zhǎng)壽命的熱鍛模具、極高壽命的擠壓鍛、熱沖壓成形等，也具備高鏡面拋光性能，可用于制造部分塑膠模具。

成份設(shè)計(jì)

交貨狀態(tài)

出廠狀態(tài)：退火狀態(tài)至225HB

運(yùn)用硬度：45-55HRC

探傷檢驗(yàn)
金華洲對(duì)原材入庫均探傷合格才能入庫，保證材料穩(wěn)定性。扁方鋼按SEP1921的III組進(jìn)行超聲波檢驗(yàn)，扁鋼厚度（或邊長(zhǎng)）≤90mm，E/e級(jí)合格。

鋼材組織

超細(xì)化均勻退火組織

產(chǎn)品特點(diǎn)

1、高淬透性、細(xì)晶化；

2、高沖擊韌性、極高的純凈度和等向性；

3、優(yōu)良的高溫性能和抗龜裂性能；

4、優(yōu)良的抗回火穩(wěn)定性；

5、良好的機(jī)械加工性能；

用途
1.小型模具，注重?zé)崞谂c熱磨損（建議使用硬度49-52HRC）
2.一般模具（建議使用硬度46-50HRC）
3.大型模具（建議使用硬度43-46HRC）
4.各種材質(zhì)的熱鍛模具（建議使用硬度42-53HRC）


熱處理參考工藝
①、軟化退火：將鋼材于保護(hù)氣氛爐中加熱至850℃，均熱后，在爐中以每小時(shí)10℃，冷卻至650℃后空冷。
②、去應(yīng)力退火：模具經(jīng)精加工后應(yīng)進(jìn)行去應(yīng)力處理，加熱至650℃，保溫2小時(shí)，緩慢冷卻至500℃，然后空冷。

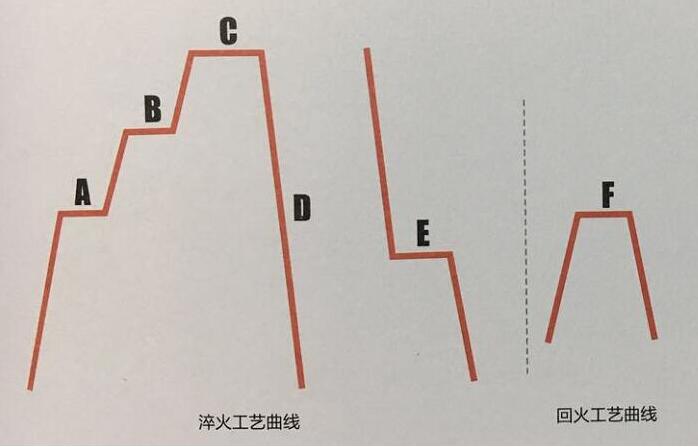

③、淬火：分兩個(gè)階段預(yù)熱A：600-650℃，B：800-850℃。奧氏體化C：990-1010℃?？梢圆捎弥苯永鋮sD，或選擇分段式冷卻E：500-550。

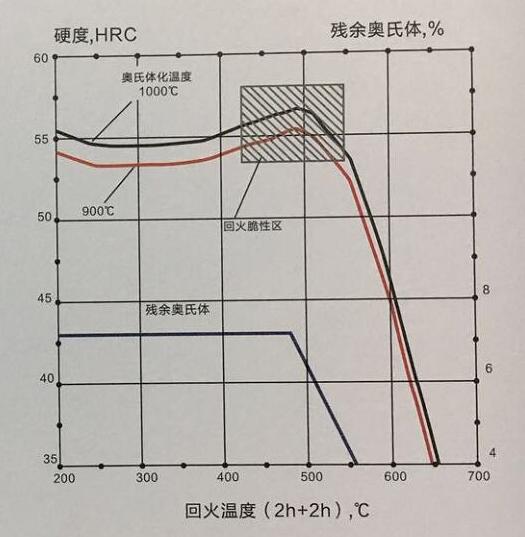

④、回火：根據(jù)硬度要求選擇合適的回火溫度和保溫時(shí)間。回火溫度F大于550℃，至少保溫2小時(shí)，每次回火后必須冷卻至室溫，至少兩次回火。不建議在425-550℃之間回火，以避免產(chǎn)生回火脆性。

關(guān)鍵要素：
1、保溫時(shí)間=鋼材在淬火溫度下完全熱透后在奧氏體化溫度所需要的保溫時(shí)間；
2、鋼材在加熱過程中必須加以保護(hù)，避免氧化及脫碳；
3、當(dāng)溫度冷卻至50-70℃時(shí)，應(yīng)立即回火；
4、為了是模具獲得最佳的性能，淬冷速度應(yīng)越快越好，但應(yīng)避免模具的過度的變形或開裂。
