1、前言

近年來，手提電腦和辦公室設備隨著小型化、輕量化及多功能化的進步，在有限的容積內增加了裝入部件的數量。在這樣的背景下，這些機器內的部件都有各自的訣竅。

其中機器內可動部分的部件因?yàn)椴考g存在摩擦，所以除了要有良好的滑動性即低摩擦性外，還須有持久的耐磨和抗物理沖擊性能。因此，在可動部分大多使用低摩擦性和耐久性?xún)?yōu)良的工程塑料成型件，但是使用工程塑料時為了確保構件強度又不能太薄，使小型化受到了限制。金屬材料表面施以低摩擦、耐磨性?xún)?yōu)良的涂層薄壁部件受到人們的廣泛關注。

這種小型部件在加工成型后，進行涂層時由于每次涂層的量小，涂層工具安裝麻煩，涂料消耗多，導致多數情況的高成本。如果采用預涂層鋼板進行部件的加工成型，上述問題可迎刃而解。在這種情況下，涂膜除具有低摩擦和耐磨性外，還要求在沖壓加工時其加工性和密合性要好。

日新制鋼公司利用以往功能性涂層鋼板開發的知識，以改進涂料組成為主重新改善產品結構，開發出了這些質量特性均衡的、新的涂層不銹鋼板。

2、低摩擦、耐磨型涂層不銹鋼板的產品結構

低摩擦、耐磨型涂層不銹鋼板的產品結構如圖1所示。本產品是先對各不銹鋼板進行涂層前的處理，然后按設計的下涂膜和上涂膜進行二涂二烘制成的預涂層鋼板。

涂層原板不銹鋼板一般采用SUS430、SUS304和能高成型加工的軟質的深加工用不銹鋼板及有彈性的高強度不銹鋼。也可根據用戶要求選用合適的不銹鋼板。

根據法令規定，進行了不含六價鉻等ROHS增加環境負荷物質的特殊涂前處理。

上涂膜主要以耐熱性及耐沖擊性的聚醚砜樹脂（下記PES）為基礎樹脂，在其中加入了發現有低摩擦性的氟樹脂和具有耐磨損性的特殊骨料然后進行高溫?zé)芍瞥傻?。圖2所示為燒成前后的狀態模式圖。圖3所示為EPMA燒成時，涂膜斷面元素的分布。氟樹脂在涂料中呈微粒子狀態均勻彌散分布，通過選擇合適的燒成條件，使之在熔融聚合的同時，向涂膜表面方向移動，利用這個特點，可以使上涂膜表層形成被氟樹脂薄膜包覆成二層結構，發現該結構具有優良的低摩擦性。

為了使下涂膜與上涂膜之間具有密合性，以上涂膜中的PES為基礎樹脂，為了增加耐蝕性，加入了不含環境負荷物質的防銹顏料，重要的是，其加入量要合適，便可得到加工成型所必須的涂膜柔軟性和密合性。

3、低摩擦、耐磨型涂層不銹鋼板的質量特性

3.1試驗材料明細試

驗材的涂層原板采用涂前處理皮膜的板厚0.3mm的SUS430鋼板。

為了具體說明開發材的質量特性，故準備了分別有上述下涂膜和上涂膜的開發材。

另外為與開發材的質量特性進行比較，采用了分子量11000的聚醚樹脂（無蠟）為上涂膜和考慮了下涂膜與上涂膜的密合性，并由環氧樹脂變性的聚醚樹脂通用預涂層鋼板作為比較材。

3.2低摩擦、耐磨型涂層不銹鋼板的基本特性

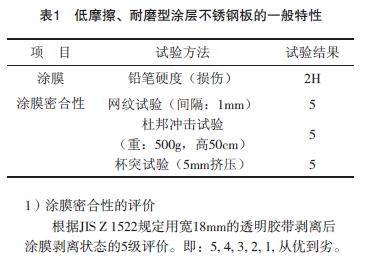

開發材的涂膜硬度及涂膜密合性示于表1。開發材在所有試驗項目中均未出現涂膜剝離現象。這種良好的密合性與特殊合成處理皮膜和合適的下涂膜是密不可分的。

3.3低摩擦、耐磨型涂層不銹鋼板的表面特性

3.3.1低摩擦性

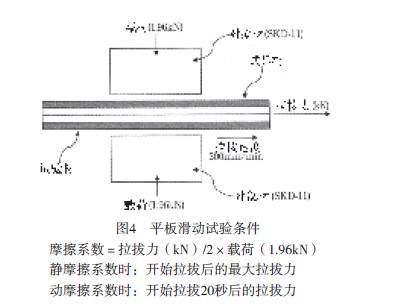

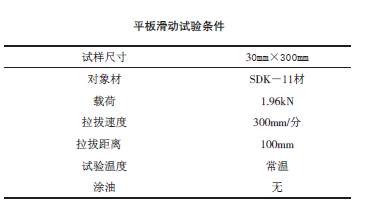

試驗材的低摩擦性如圖4所示，是通過平板滑動試驗來評價摩擦系數的。

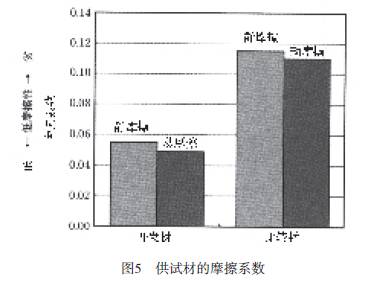

圖5是摩擦系數的評價結果?？梢钥闯觯_(kāi)發材的靜摩擦系數和動摩擦系數比比較材低，說明具有優良的低摩擦性。這正如前所述是由于摩擦系數低的氟樹脂覆蓋了涂膜表層的緣故。

3.3.2耐磨性

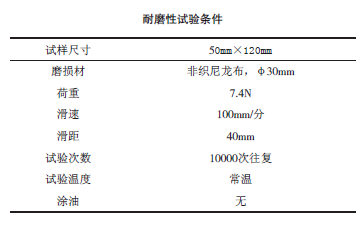

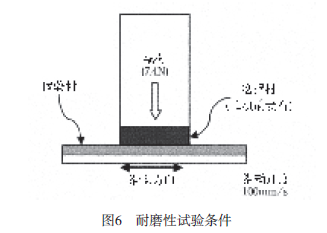

圖6所示為試驗材耐磨性試驗的方法。該法將帶有研磨粒子的非織尼龍布在試驗材的涂膜表面往復移動10000次，用目視評價涂膜的磨損狀況。另外, 為了確認特殊骨料對耐磨性的影響, 也對從開發材中除去特殊骨料的材料進行了評價。

開發材雖然在涂膜表層有若干傷痕，但由于特殊骨料的效果并未露出鋼的表面，與比較材相比具有良好的耐磨性。這是由于分布在涂膜中的特殊骨料防止了研磨劑和非織尼龍布對涂膜的磨損。

3.4低摩擦、耐磨型涂層不銹鋼板的加工性

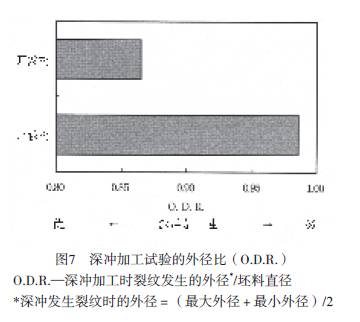

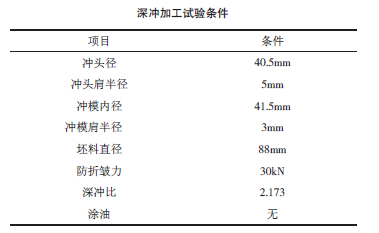

加工性是根據深沖加工試驗后的外徑比（O.D.R.）進行評價。圖7所示為試驗結果。開發材比比較材具有優良的加工性是因?yàn)橛械湍Σ列缘姆鷺?shù)脂覆蓋了表面，降低了模具與涂膜表面間的滑動抗力，降低了成型力，提高了成型極限的緣故。

3.5低摩擦、耐磨型涂層不銹鋼板切斷端面部涂膜的密合性

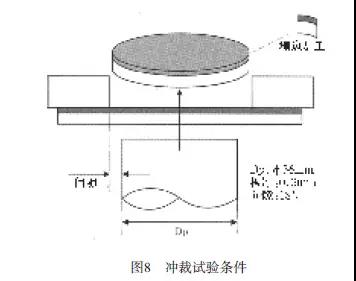

在預涂層鋼板上有時會發生切斷時端部涂膜呈須狀物剝離的現象（下記涂料須），一旦發生這種現象，不僅損害了外觀，而且脫落的膜一旦進入與數字儀器相關的精密部件內，會造成儀器故障。因此，為了確認開發材產生涂料須的狀況，進行了如圖8所示的沖裁試驗。試驗可根據斷面狀況確認涂膜須。

在切斷端面部雖然觀察了加工原板和涂膜的塌邊情況，但是未發現涂膜浮起和涂膜剝離現象，表明開發材的切斷面部具有良好的涂膜密合性。

3.6小結

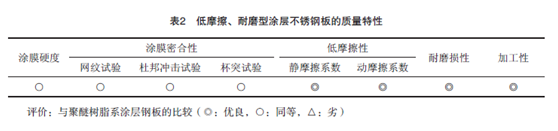

表2是低摩擦、耐磨型涂層不銹鋼板的各種質量特性。

低摩擦、耐磨型涂層不銹鋼板的低摩擦性、耐磨損性及加工性能比普通的預涂層鋼板都優良，是兼?zhèn)漕A(yù)涂層鋼板一般特性和特殊功能的涂層鋼板。

4、使用例

開發材不含六價鉻等有害物質，作為優質環保性功能性涂層鋼板將會被記錄媒體的內部構件所采用。

5、結束語

介紹了一種低摩擦、耐磨型涂層不銹鋼板的各種特性。這是利用日新制鋼不銹鋼薄板生產廠獨自的不銹鋼板技術開發的更加適用的涂前處理和涂膜設計等技術。

金華洲模具鋼材公司期待今后低摩擦、耐磨型涂層不銹鋼板能廣泛用于手提電腦、辦公室設備等要求耐磨的可動部件。
